VL-Z315/Z330F -L/-T -M

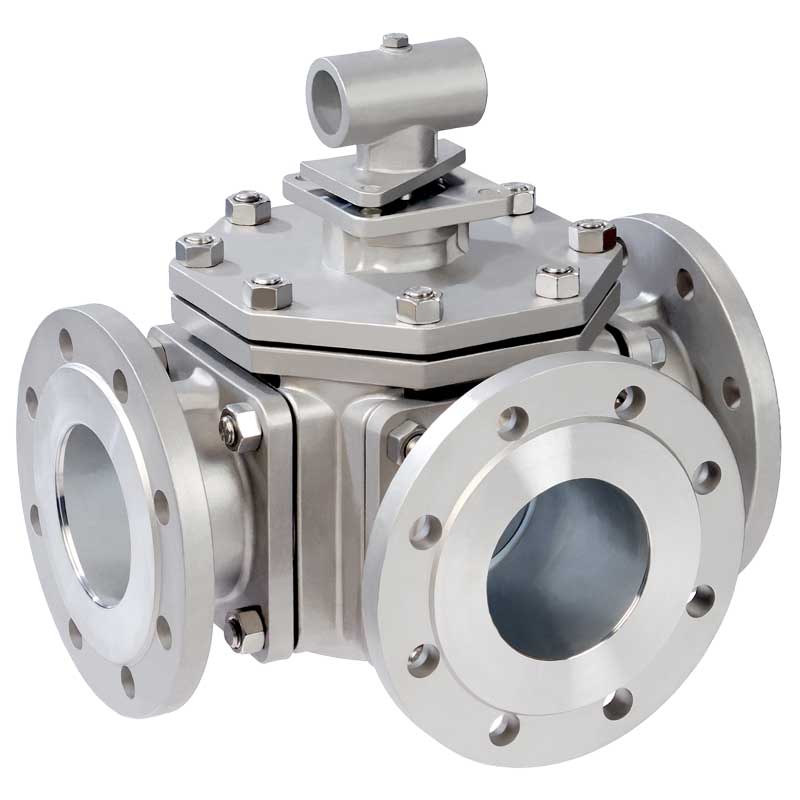

3-Wege-Kugelhahn mit vollem Durchgang und ANSI 150 oder ANSI 300 - Flanschanschlüssen, wahlweise L- oder T-Bohrungen, ISO-Top Aufbauflansch und Handhebel serienmäßig.

Nennweite: DN15 bis DN100
  1/2" bis 4"
ANSI-Class ANSI Class 150
  ANSI Class 300
Durchgang: voller Durchgang
  - L-Bohrung
  - T-Bohrung
Anschluss: Flansch-Anschlüsse
  - gemäss ASME B 16.5
Ausführung: - ISO-Top Aufbauflansch
     nach ISO 5211
  - 4-kant Schaltwelle
  - mit Handhebel
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - TA-Luft
  - CE nach Druckgeräterichtlinie 2014/68/EU

Optional* - FDA
  - EG 1935/2004 (Lebensmittel)
  - ATEX 2014/34/EU

* bei entsprechender Konfiguration

Features



ISO-TOP Aufbauflansch nach ISO5211

sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.

ANSI Class 150 oder 300

Die Hähne der Typen VL-Z315F -L/-T -M sind nach ANSI-Class 150 gefertigt.
Die Hähne der Typen VL-Z330F -L/-T -M sind nach ANSI-Class 300 gefertigt.

Durch die Normen sind sowohl die Baulängen, als auch Flanschmaße und -Ausführungen, sowie und Druckstufen definiert.

EPI Produktkontinuität

Die Kugelhähne dieser Produktserie bauen alle auf demselben System auf, welches im Laufe der Jahre kontinuierlich weiterentwickelt und erweitert wurde.
So können selbst bei den ältesten EPI-Kugelhähnen dieser Produktserie die Mittelteile, Anschlussenden oder Ersatzdichtungen gegen Bauteile aktueller Produktionschargen getauscht werden.

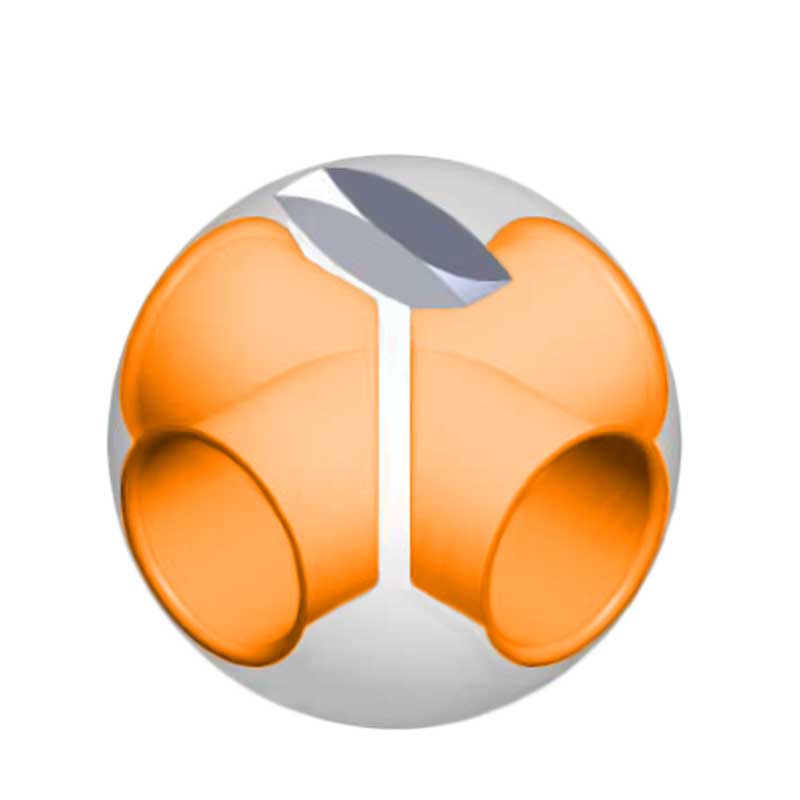

Doppel L-Bohrung (Optional)

Optional können die Kugelhähne dieser Produktserie auch als 4/4-Wegeventile mit Doppel-L-Bohrungen der Kugel geliefert werden.
Natürlich sind auch diese Hähne voll automatisierbar, bitte sprechen Sie uns an.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - SS PTFE mit 50% Edelstahl verstärkt
  PTFE - SS - FDA PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
  FIRE - SAFE Fire-Safe-Dichtungen (nur bei FIRE-SAFE-Designvariante)
  PTFE - TA Totraumarme PTFE-Dichtungen
  PTFE - TFM TFM1600
  PEEK Kugel- und Gehäusedichtungen aus PEEK
Gehäuse:
  A Schaltwelle mit Antistatikfunktion
  FSD FIRE-SAFE-Design (Variante)
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Zubehör:
  M-OC Guss-Handhebel Typ Octagon
  M-LD Guss-Handhebel elektropoliert mit Öse für
    Verschliessmöglichkeit passend zu ISO-Top Bohrungen
  SE Schaltwellenverlängerung 100 mm für ISO-Top
Sonstiges:
  FG Foodgrade-Ausführung (lebensmittelechte Schmiermittel)
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
