VL-Z340F -L/-T -M

3-Wege-Kugelhahn in modularer Systembauweise mit vollem Durchgang und Flanschanschlüssen, wahlweise L- oder T-Bohrungen, ISO-Top Aufbauflansch und Handhebel serienmäßig.

Nennweite: DN15 bis DN200
  1/2" bis 8"
Nenndruck: PN40
Durchgang: voller Durchgang
  - L-Bohrung
  - T-Bohrung
Anschluss: Flansch-Anschluss
  - gemäss DIN EN 1092-1
  - gemäss DIN 2635 (PN40)
Ausführung: - ISO-Top Aufbauflansch
     nach ISO 5211
  - 4-kant Schaltwelle
  - mit Handhebel
  - modulare Bauweise
    (Baukastensystem)
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - TA-Luft
  - CE nach Druckgeräterichtlinie 2014/68/EU

Optional* - FDA
  - EG 1935/2004 (Lebensmittel)
  - ATEX 2014/34/EU

* bei entsprechender Konfiguration

Features



ISO-TOP Aufbauflansch nach ISO5211

sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.


modularer Aufbau (Baukastensystem)

1 Mittelstück - unzählige Konfigurationsmöglichkeiten.

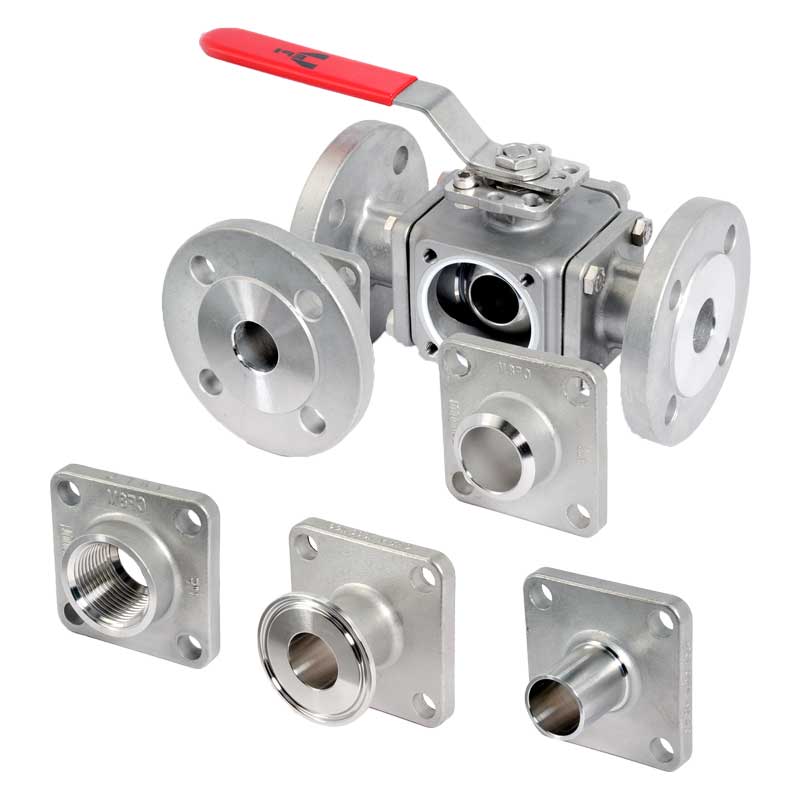

Ob 2- 3- 4- oder sogar 5-Wege Option, ob allseitig mit Gewinde- oder mit Gewinde-, Anschweiss-, Clamp- und Flanschanschlüssen, alles ist machbar bei dieser Bauserie. Auch das Mittelstück kann gegen Hähne der VL-Z328- oder VL-Z340-Serie getauscht werden.

EPI Produktkontinuität

Die Kugelhähne dieser Produktserie bauen alle auf demselben System auf, welches im Laufe der Jahre kontinuierlich weiterentwickelt und erweitert wurde.
So können selbst bei den ältesten EPI-Kugelhähnen dieser Produktserie die Mittelteile, Anschlussenden oder Ersatzdichtungen gegen Bauteile aktueller Produktionschargen getauscht werden.

Doppel L-Bohrung (Optional)

Optional können die Kugelhähne dieser Produktserie auch als 4/4-Wegeventile mit Doppel-L-Bohrungen der Kugel geliefert werden.
Natürlich sind auch diese Hähne voll automatisierbar, bitte sprechen Sie uns an.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - SS PTFE mit 50% Edelstahl verstärkt
  PTFE - SS - FDA PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
  FIRE - SAFE Fire-Safe-Dichtungen (nur bei FIRE-SAFE-Designvariante)
  PTFE - TA Totraumarme PTFE-Dichtungen
  PTFE - TFM TFM1600
  PEEK Kugel- und Gehäusedichtungen aus PEEK
Gehäuse:
  A Schaltwelle mit Antistatikfunktion
  FSD FIRE-SAFE-Design (Variante)
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Anschluss:
  F-ANSI"xxx" Flansch nach ANSI 150 oder ANSI 300
  T "Rp"-Gewinde nach DIN EN 10226-1 (DIN2999)
  T-G "G"-Gewinde nach ISO228-1
  T-NPT "NPT"-Gewinde
  C Tri-Clamp-Anschlüsse (Hygienic)
  B "Butt-Weld"-Anschweissenden
  B-SW Socket-Weld-Anschlüsse
  B-ISO Anschweißenden nach ISO1127
  B-DIN Anschweißenden nach DIN11850 R2
  B-ASME Anschweißenden nach ASME BPE
  B-O-"xxx" Orbitalanschweißenden nach Norm xx (ISO, DIN, ASME)
Zubehör:
  M-OC Guss-Handhebel Typ Octagon
  M-LD Guss-Handhebel elektropoliert mit Öse für
    Verschliessmöglichkeit passend zu ISO-Top Bohrungen
  SE Schaltwellenverlängerung 100 mm für ISO-Top
Sonstiges:
  FG Foodgrade-Ausführung (lebensmittelechte Schmiermittel)
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
