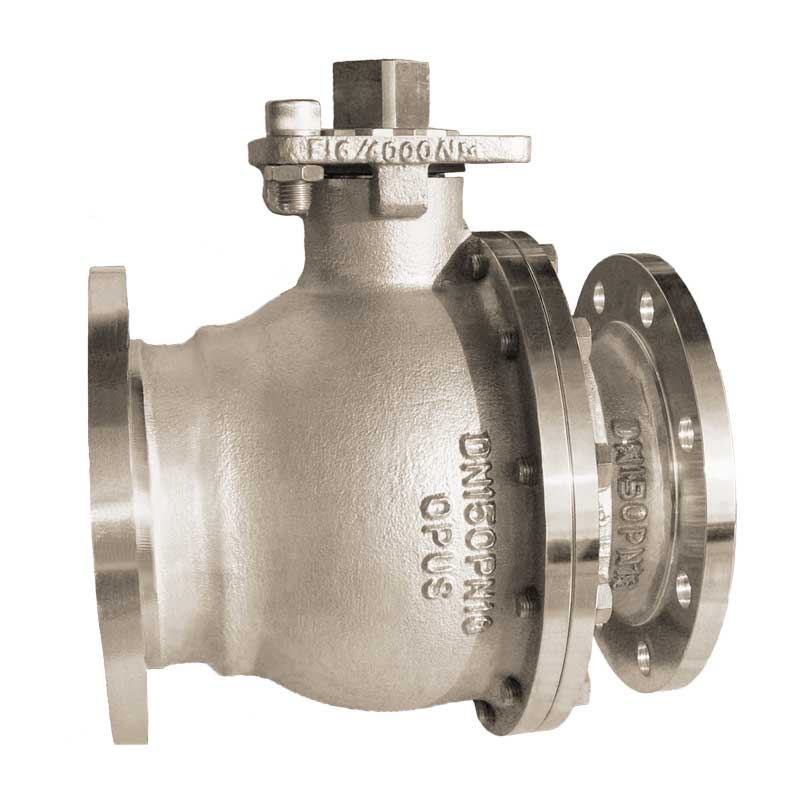

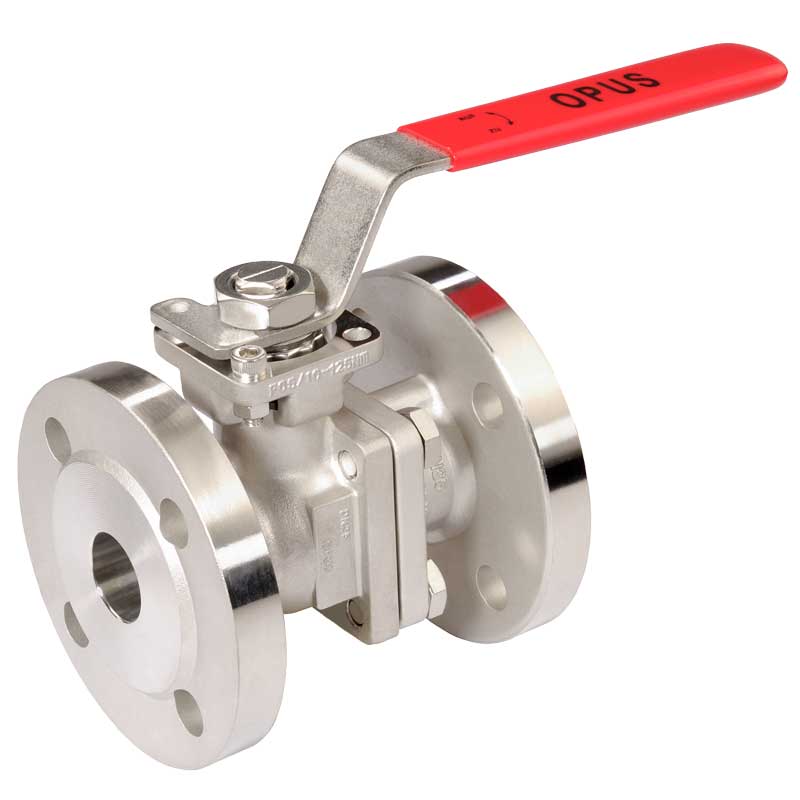

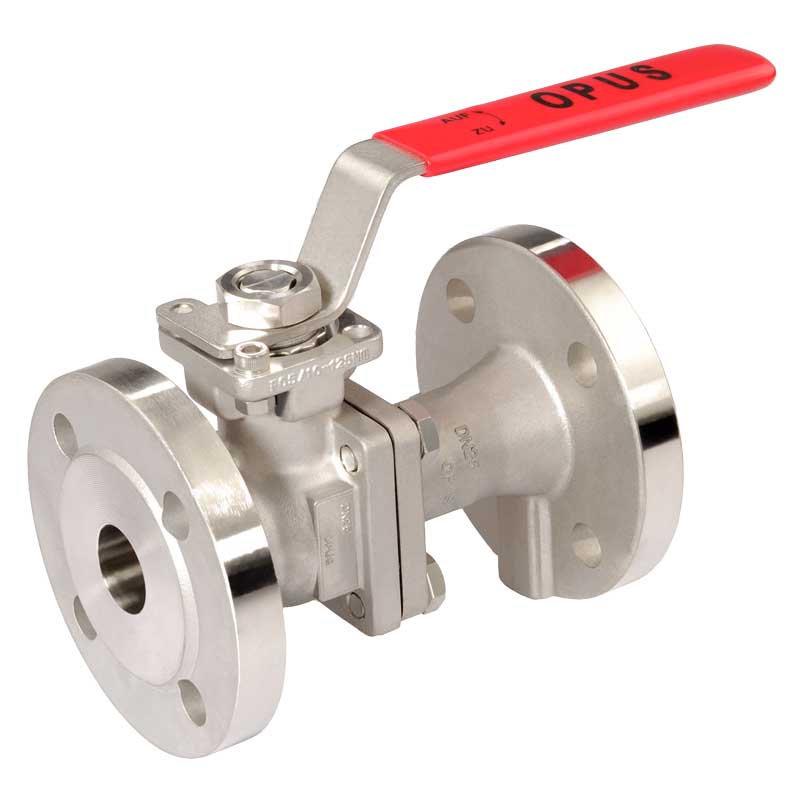

VLA-815F-M und VLA-830F-M
2-teilige Kugelhähne mit vollem Durchgang mit ANSI Class 150 oder ANSI Class 300 - Flanschanschlüssen, ISO-Top Aufbauflansch und Handhebel serienmäßig.
- Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.
Zulassungen / Bescheinigungen
| Standard | - TA-Luft |
| - CE nach Druckgeräterichtlinie 2014/68/EU | |
| Optional* | - FDA |
| - EG 1935/2004 (Lebensmittel) | |
| - ATEX 2014/34/EU | |
* bei entsprechender Konfiguration |
|
Features

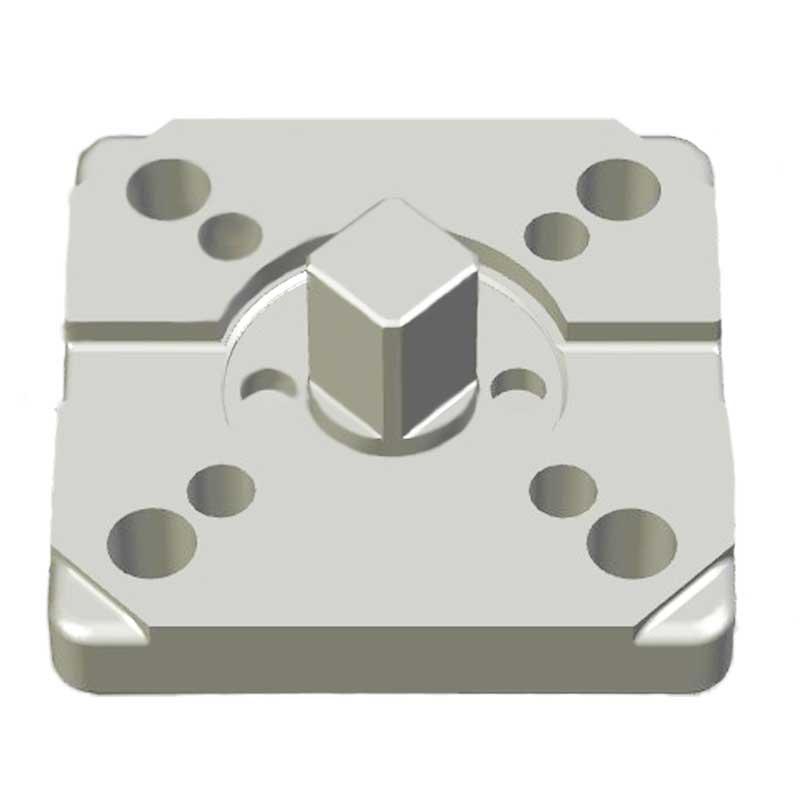

ISO-TOP Aufbauflansch nach ISO5211
sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.
ANSI Class 150 oder 300
Die Hähne der Typen VL-815F-M sind nach ANSI-Class 150 gefertigt.
Die Hähne der Typen VL-830F-M sind nach ANSI-Class 300 gefertigt.
Durch die Normen sind sowohl die Baulängen, als auch Flanschmaße und -Ausführungen, sowie und Druckstufen definiert.

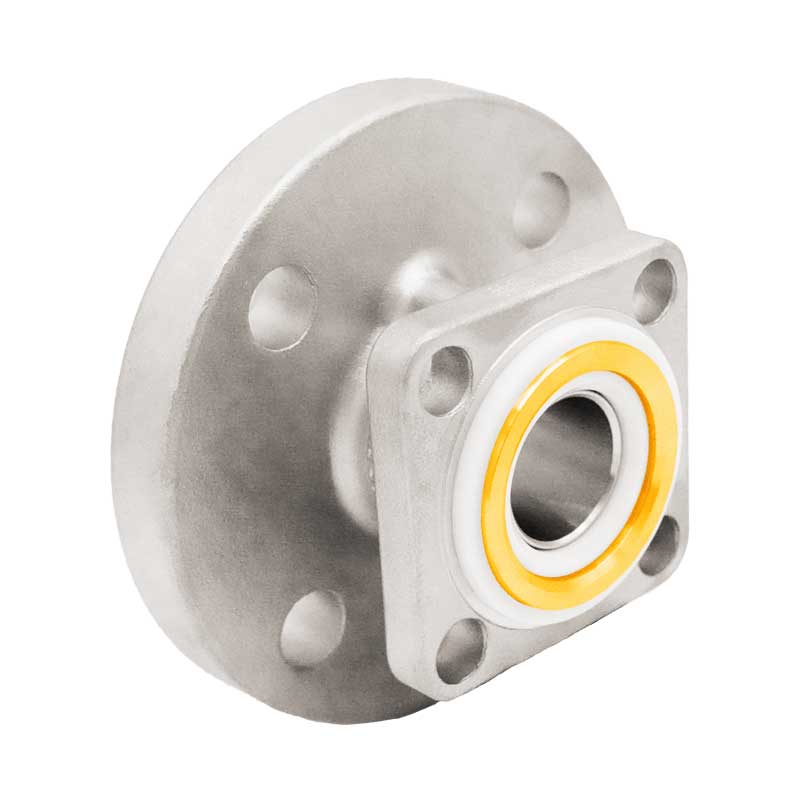

Fire-Safe-Design (Fire-Safe-Ausführung optional)
Alle OPUS-Kugelhähne verfügen über eine Fire-Safe-Dichtkante, welche im Falle eines Brandes die Kugel metallisch abdichtet.
Zur vollen Funktion müssen für die Kugeldichtungen reines PTFE verwendet werden, welches bei Feuer rückstandsfrei verbrennt, ebenso müssen für Gehäuse- und Schaltwellendichtungen FIRE-SAFE-Dichtungen aus Graphit (optional erhältlich) eingesetzt werden.
Optionen auf Anfrage (Auszug)
| Dichtungen: | ||
| RPTFE | PTFE mit 15% Glasfasern verstärkt | |
| PTFE - FDA | PTFE mit FDA-Zulassung und Bescheinigung | |
| PTFE - SS | PTFE mit 50% Edelstahl verstärkt | |
| PTFE - SS - FDA | PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung | |
| PTFE - C | PTFE mit 25% Kohlenstoff verstärkt | |
| FIRE - SAFE | Dichtungssatz für Fire-Safe-Ausführung (Graphit) | |
| PTFE - TFM | TFM1600 | |
| PEEK | Kugel- und Gehäusedichtungen aus PEEK | |
| Gehäuse: | ||
| A | Schaltwelle mit Antistatikfunktion | |
| PRB | Druckentlastungsbohrung durch die Kugel | |
| SD | M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage | |
| Zubehör: | ||
| M-OC | Guss-Handhebel Typ Octagon | |
| M-LD | Guss-Handhebel elektropoliert mit Öse für | |
| Verschliessmöglichkeit passend zu ISO-Top Bohrungen | ||
| SE | Schaltwellenverlängerung 100 mm für ISO-Top | |
| Sonstiges: | ||
| FG | Foodgrade-Ausführung (lebensmittelechte Schmiermittel) | |
| OGF | öl- und fettfreie Ausführung | |
| SF | silikonfreie Ausführung (silikonfreie Schmiermittel) | |
| OGSF | öl-, fett- und silikonfreie Ausführung | |
- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.
Bitte sprechen Sie uns an!
Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
