VL-422T
2-teiliger automatisierbarer Muffenkugelhahn mit Montageflansch gemäss ISO 5211, für Anwendungen bis PN100
- Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.
Zulassungen / Bescheinigungen
| Standard | - TA-Luft |
| - CE nach Druckgeräterichtlinie 2014/68/EU | |
| Optional* | - FDA |
| - EG 1935/2004 (Lebensmittel) | |
| - ATEX 2014/34/EU | |
* bei entsprechender Konfiguration |
|
Features

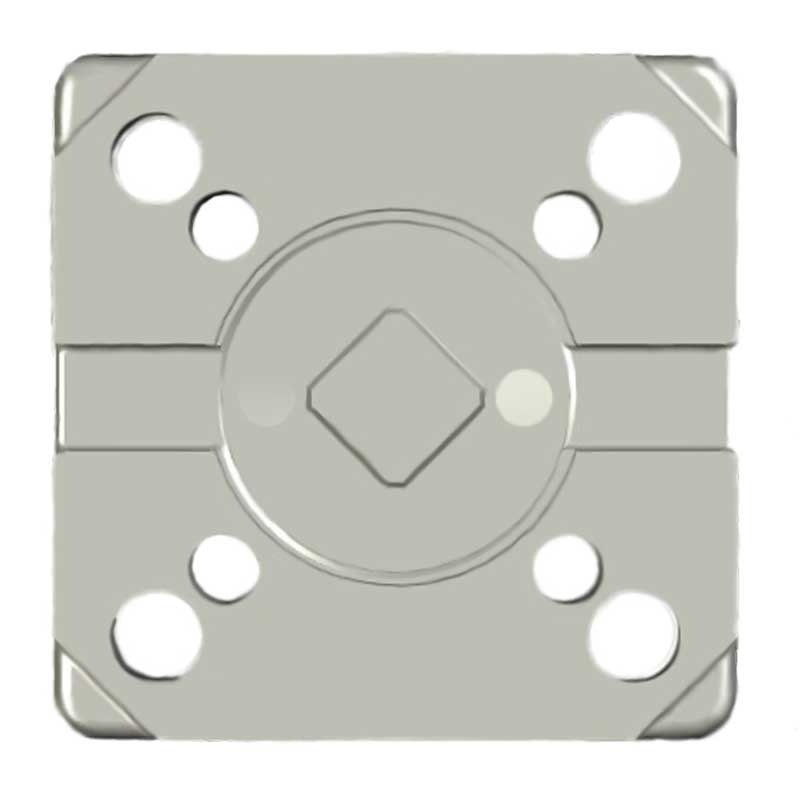

ISO-TOP Aufbauflansch nach ISO5211
sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet.
Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.
DIN - Baulängen
Die Kugelhähne dieser Baureihe sind entsprechend folgender Normen gefertigt:
- DIN EN 16722 M3 (neu)
- DIN 3202 M3 (alt)
Dies bietet sowohl in der Planungsphase, wie auch bei Vormontage, oder aber auch bei Austausch im Schadensfall enorme Vorteile.
Verschliessvorrichtung (Optional)
Optional sind für alle Kugelhähne mit ISO-Top Aufbauflansch nach ISO5211 zusätzliche elektropolierte Edelstahl-Gusshandhebel für 4-kant Schaltwellen, mit integrierter Öse als Verschliessmöglichkeit, erhältlich.
Mittels Bolzen, Schloss o.Ä. können diese durch die Öse mit passenden Maßen, entsprechend den ISO-Top-Bohrungen, zusätzlich gesichert werden.
Optionen auf Anfrage (Auszug)
| Dichtungen: | ||
| RPTFE | PTFE mit 15% Glasfasern verstärkt | |
| PTFE - FDA | PTFE mit FDA-Zulassung und Bescheinigung | |
| PTFE - SS | PTFE mit 50% Edelstahl verstärkt | |
| PTFE - SS - FDA | PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung | |
| PTFE - C | PTFE mit 25% Kohlenstoff verstärkt | |
| PTFE - TA | Totraumarme PTFE-Dichtungen | |
| PTFE - TFM | TFM1600 | |
| PEEK | Kugel- und Gehäusedichtungen aus PEEK | |
| Gehäuse: | ||
| A | Antistatik-Schaltwelle | |
| PRB | Druckentlastungsbohrung durch die Kugel | |
| SD | M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage | |
| Anschluss: | ||
| T-G | "G"-Gewinde nach ISO228-1 | |
| T-NPT | "NPT"-Gewinde | |
| Zubehör: | ||
| M-OC | Guss-Handhebel Typ Octagon | |
| M-LD | Guss-Handhebel elektropoliert mit Öse für | |
| Verschliessmöglichkeit passend zu ISO-Top Bohrungen | ||
| SE | Schaltwellenverlängerung 100 mm für ISO-Top | |
| Sonstiges: | ||
| FG | Foodgrade-Ausführung (lebensmittelechte Schmiermittel) | |
| OGF | öl- und fettfreie Ausführung | |
| SF | silikonfreie Ausführung (silikonfreie Schmiermittel) | |
| OGSF | öl-, fett- und silikonfreie Ausführung | |
- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.
Bitte sprechen Sie uns an!
Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
