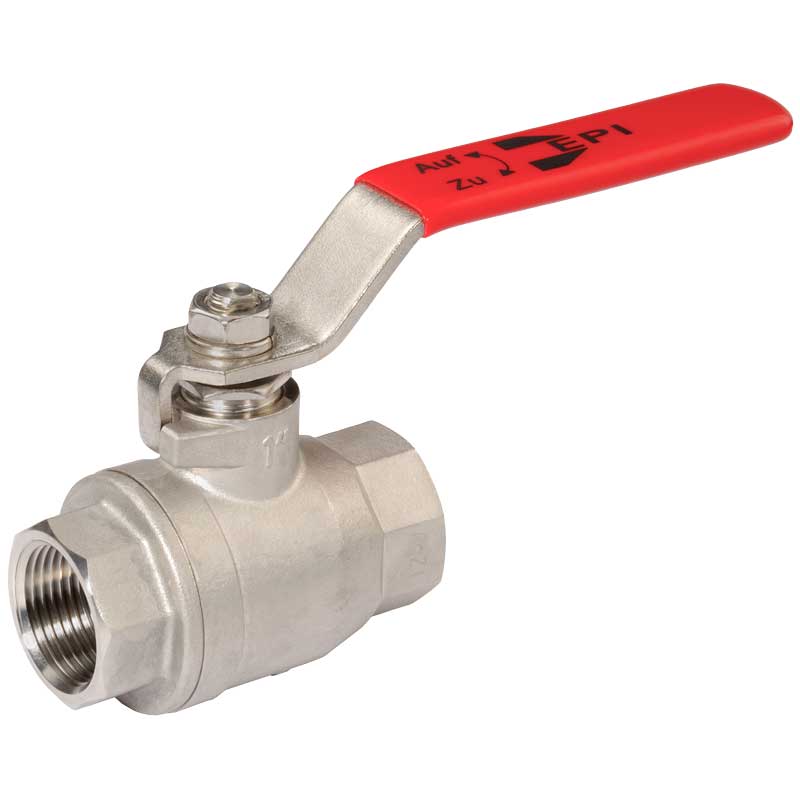

VL-421T

2-teiliger automatisierbarer Muffenkugelhahn mit Aufbauflansch gemäss ISO 5211 für Anwendungen bis PN63.

Nennweite: Rp 1/2" bis 3"
  DN15 bis DN80
Nenndruck: PN63
Durchgang: voller Durchgang
Anschluss: BSPT-Innengewinde nach
  - DIN EN 10226-1 (Präfix "Rp")
  - ehem. DIN 2999  -  ISO 7/1
Ausführung: - ISO-Top Aufbauflansch
     nach ISO 5211
  - 4-kant Schaltwelle
  - automatisierbar
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - TA-Luft
  - CE nach Druckgeräterichtlinie 2014/68/EU

Optional* - FDA
  - EG 1935/2004 (Lebensmittel)
  - ATEX 2014/34/EU
* bei entsprechender Konfiguration

Features




ISO-TOP Aufbauflansch nach ISO5211

sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.

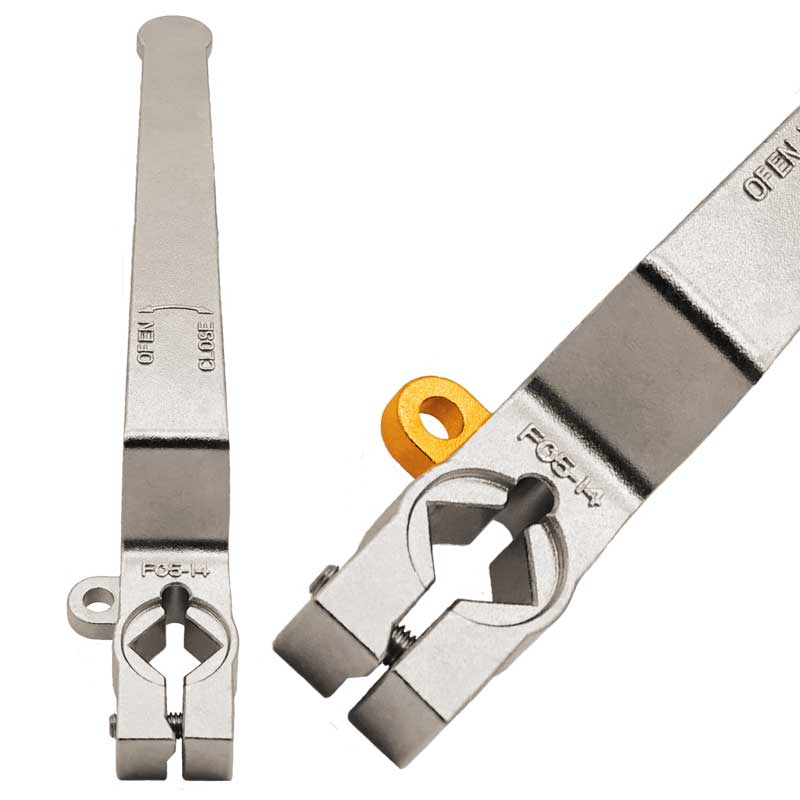

Verschliessvorrichtung (Optional)

Optional sind für alle Kugelhähne mit ISO-Top Aufbauflansch nach ISO5211 zusätzliche elektropolierte Edelstahl-Gusshandhebel für 4-kant Schaltwellen, mit integrierter Öse als Verschliessmöglichkeit, erhältlich.
Mittels Bolzen, Schloss o.Ä. können diese durch die Öse mit passenden Maßen, entsprechend den ISO-Top-Bohrungen, zusätzlich gesichert werden.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - SS PTFE mit 50% Edelstahl verstärkt
  PTFE - SS - FDA PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
  PTFE - TA Totraumarme PTFE-Dichtungen
  PTFE - TFM TFM1600
  PEEK Kugel- und Gehäusedichtungen aus PEEK
Gehäuse:
  A Antistatik-Schaltwelle
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Anschluss:
  T-G "G"-Gewinde nach ISO228-1
  T-NPT "NPT"-Gewinde
Zubehör:
  M-OC Guss-Handhebel Typ Octagon
  M-LD Guss-Handhebel elektropoliert mit Öse für
    Verschliessmöglichkeit passend zu ISO-Top Bohrungen
  SE Schaltwellenverlängerung 100 mm für ISO-Top
Sonstiges:
  FG Foodgrade-Ausführung (lebensmittelechte Schmiermittel)
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
