VL-K522B

3-teiliger handgeschalteter Edelstahlkugelhahn der K-Baureihe, mit Butt-Weld-Anschweissenden (BW-Ends) für Anwendungen bis PN100.

Nennweite: DN8 bis DN50
  1/4" bis 2"
Nenndruck: PN100
Durchgang: voller Durchgang
Anschluss: Butt-Weld-Anschweissenden
Ausführung: - handgeschalten
  - optional automatisierbar (ISO5211)
    (Aufbaubrücke wird benötigt)
  - 2-Flach Schaltwelle
  - Stopfbuchsmutter nachstellbar
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - CE nach Druckgeräterichtlinie 2014/68/EU

Optional* - FDA

* bei entsprechender Konfiguration

Features



Qualität

Seit Jahren bewähren sich die Kugelhähne dieser Bauserie in hervorragender Qualität im Dauereinsatz unserer Kunden weltweit.

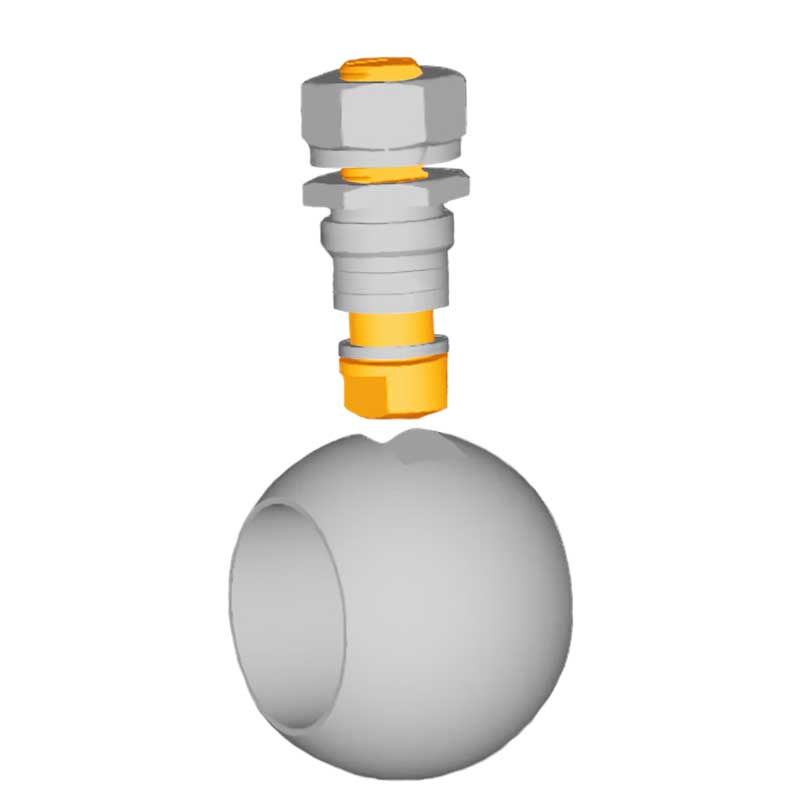

Sowohl für den manuellen, als auch für den automatisierten Betrieb konzipiert, halten die Wellenpackungen mit nachstellbaren Stopfbuchsmuttern auch bei stark exzentrisch wirkenden Kräften zuverlässig dicht.

PN100 - 2000 PSI

Die Kugelhähne dieser 3-teiligen Produktserie sind für Drücke bis PN100 zulässig, was ein weites Feld an Anwendungen ermöglicht.
Bei optionaler Verwendung von PTFE-C-Dichtsätzen sind, je nach Medium, bei 200°C noch Drücke bis 10 bar zulässig (nicht für Dampf-Anwendungen geeignet).

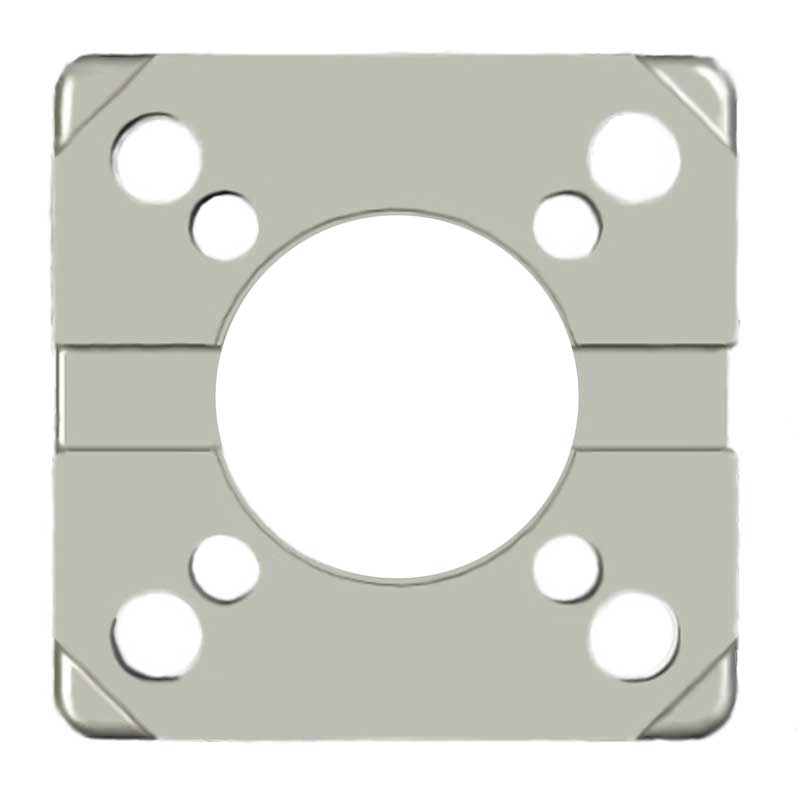

ISO-TOP Aufbauflansch nach ISO5211

sowohl zur Montage des Handhebels und insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung. Aufgrund der 2-Flach Schaltwelle und überstehender Stopfbuchsmutter sind für Aufbauten grundsätzlich Montagebrücken und Kupplungen nötig.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
Gehäuse:
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Sonstiges:
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
