VLA-521T.NPT
3-teiliger Edelstahl-Kugelhahn in modularer Bauweise mit NPT-Innengewinde nach ANSI B 1.20.1, vollem Durchgang, mit ISO-Top für Antriebs- und Zubehörmontage.
- Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.
Zulassungen / Bescheinigungen
| Standard | - TA-Luft |
| - CE nach Druckgeräterichtlinie 2014/68/EU | |
| - ATEX 2014/34/EU | |
| Optional* | - FDA |
| - EG 1935/2004 (Lebensmittel) | |
* bei entsprechender Konfiguration |
|
Features
ISO-TOP Aufbauflansch nach ISO5211
sowohl zur Montage des Handhebels, als auch für Schaltwellenverlängerungen geeignet. Insbesondere die Funktion der Automatisierung der Kugelhähne durch pneumatische oder elektrische Antriebe aller Fabrikate mit kompatiblen Anschlüssen nach ISO5211, sowie für Zubehör wie Endlagenschalter, etc. machen Kugelhähne mit ISO-Top vielseitig in der Anwendung.
Modulares Baukastensystem
1 Mittelstück - unzählige Konfigurationsmöglichkeiten.
Ob beidseitig mit gleichen Gewindeenden, oder eine Seite mit Anschweißende und die andere mit Flansch, alles ist machbar bei dieser Bauserie. Auch das Mittelstück kann als VL-521 mit ISO-Top oder VL-501 als reiner Handschalter eingesetzt werden.

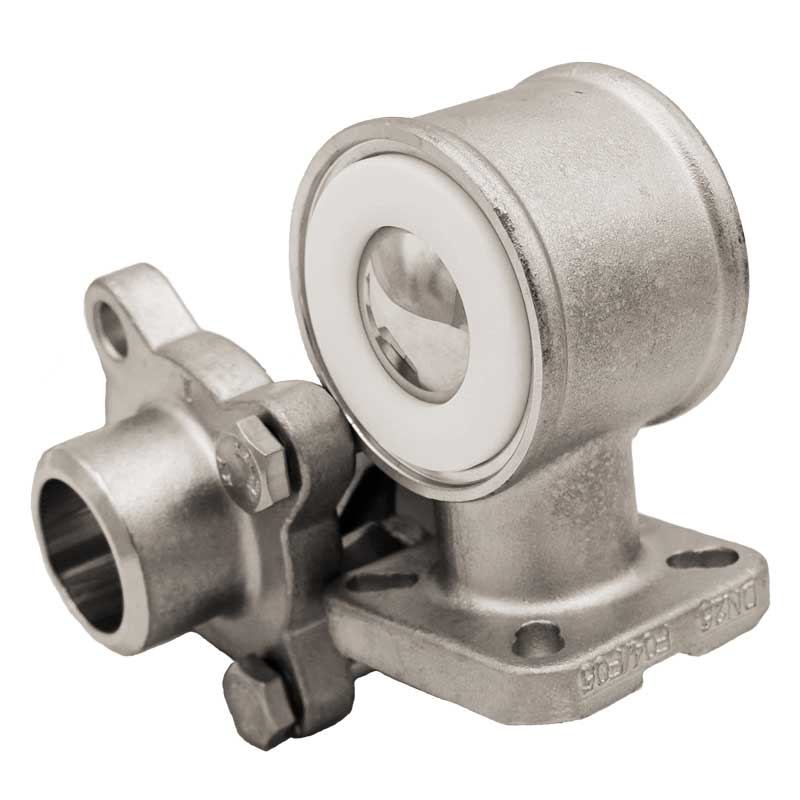

Inline Service:
Aufgrund der Bauweise ist ein Dichtungs- oder Ersatzteilwechsel im fest eingebauten Zustand unkompliziert möglich, dazu muss nur einer der Bolzen gelöst und alle anderen demontiert werden.
So kann das Mittelteil mit allen Dichtungen einfach herausgeschwenkt werden. Bei Wiedermontage müssen lediglich die Kanten der Gehäuse- und Kugeldichtungen vorsichtig mit eingeschwenkt werden. Bolzen festziehen - fertig.
Optionen auf Anfrage (Auszug)
| Dichtungen: | ||
| RPTFE | PTFE mit 15% Glasfasern verstärkt | |
| PTFE - FDA | PTFE mit FDA-Zulassung und Bescheinigung | |
| PTFE - SS | PTFE mit 50% Edelstahl verstärkt | |
| PTFE - SS - FDA | PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung | |
| PTFE - C | PTFE mit 25% Kohlenstoff verstärkt | |
| PTFE - TA | Totraumarme PTFE-Dichtungen | |
| PTFE - TFM | TFM1600 | |
| PEEK | Kugel- und Gehäusedichtungen aus PEEK | |
| Gehäuse: | ||
| NA | Schaltwelle ohne Antistatik | |
| PRB | Druckentlastungsbohrung durch die Kugel | |
| SD | M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage | |
| Anschluss: | ||
| T.G | "G"-Gewinde nach ISO228-1 | |
| T | "Rp"-Gewinde nach DIN2999 | |
| B.ISO | Anschweißenden nach ISO1127 | |
| B.DIN | Anschweißenden nach DIN11850 R2 | |
| B.ASME | Anschweißenden nach ASME BPE | |
| OB-"xxx" | Orbitalanschweißenden nach Norm xx (ISO, DIN, ASME) | |
| Zubehör: | ||
| M-OC | Guss-Handhebel in 1.4404 Typ Octagon | |
| M-LD | Guss-Handhebel elektropoliert mit Öse für | |
| Verschliessmöglichkeit passend zu ISO-Top Bohrungen | ||
| SE | Schaltwellenverlängerung 100 mm für ISO-Top | |
| Sonstiges: | ||
| FG | Foodgrade-Ausführung (lebensmittelechte Schmiermittel) | |
| OGF | öl- und fettfreie Ausführung | |
| SF | silikonfreie Ausführung (silikonfreie Schmiermittel) | |
| OGSF | öl-, fett- und silikonfreie Ausführung | |
- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.
Bitte sprechen Sie uns an!
Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
