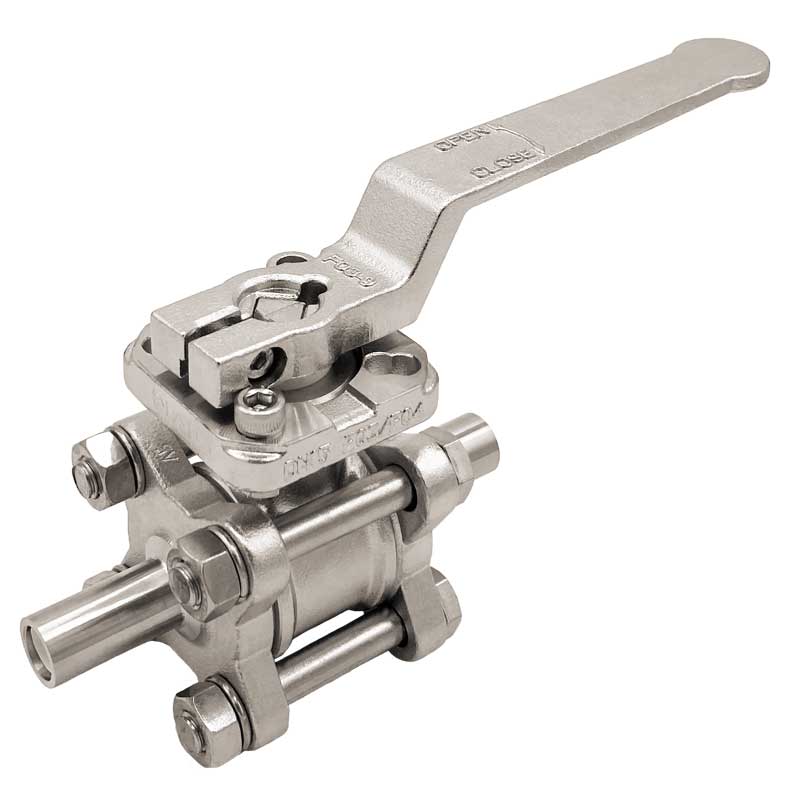

VL-521P-ASME-AS-M

3-teiliger Kugelhahn in modularer Bauweise, speziell für Pharma- und Medizintechnik- und Hygienic-Anwendungen. FDA-Zulassung.

Nennweite: DN10 bis DN100
  3/8" bis 4"
Nenndruck: PN63
Durchgang: voller Durchgang
Material: 1.4435, Delta-Ferrit <1%, e-poliert
Anschluss: Orbitalanschweissenden nach
  - ASME BPE
  - DIN 11866 Reihe C
Ausführung: - ISO-Top Aufbauflansch
     nach ISO 5211
  - 4-kant Schaltwelle
  - Guss-Handhebel elektropoliert
Temp.-Bereich: -10°C bis +200°C
  (Druck-/ Temperaturdiagramm beachten)



  - Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.

Zulassungen / Bescheinigungen


Standard - TA-Luft
  - FDA
  - CE nach Druckgeräterichtlinie 2014/68/EU

Optional* - ATEX 2014/34/EU
  - EG 1935/2004 (Lebensmittel)

* bei entsprechender Konfiguration

Features



1.4435 mit Delta-Ferrit-Einschränkung <1%

Das Gehäuse dieser Kugelhähne besteht aus 1.4435 Edelstahl, gefertigt mit Delta-Ferrit-Einschränkung (Gehalt) <1%.
Dieser Werkstoff in Verbindung mit weiteren Features dieser Bauserie ist speziell für Pharma-, Medizin- und Hygienic-Anwendungen geeignet. Die Ausführung dieses Werkstoffes ist grundlegend für die Erfüllung der Vorgaben entsprechend der "Basler Chemischen Industrie (BCI) sogenannten "Basler Norm 2" (BN2) entscheidend.

Elektropolitur und Durchgangspolitur Ra ≤0,8 µm

Die Kugelhähne und zugehörigen Edelstahl Guss-Handhebel sind elektropoliert, die Durchgänge werden zusätzlich mechanisch poliert, um eine Oberflächenrauigkeit (Ra) von ≤0,8 µm zu erreichen.

Orbitalanschweißenden nach ASME BPE / DIN 11866 Reihe C

Die Anschweissenden dieser Hähne sind hinsichtlich der Maße, Materialstärken, und Form entsprechend der Norm ASME BPE in allen aufgeführten Nennweiten gefertigt.
Zusätzlich werden diese in längerer Ausführung für das sogenannte Orbitalschweissen ausgeführt, was enorme Vorteile in der Qualität, sowie Schnelligkeit und Reproduzierbarkeit der Schweißergebnisse im Rohrleitungsbau mit sich bringt - und in den Anwendungsgebieten dieser Kugelhähne meist schon als Standardverfahren gilt.

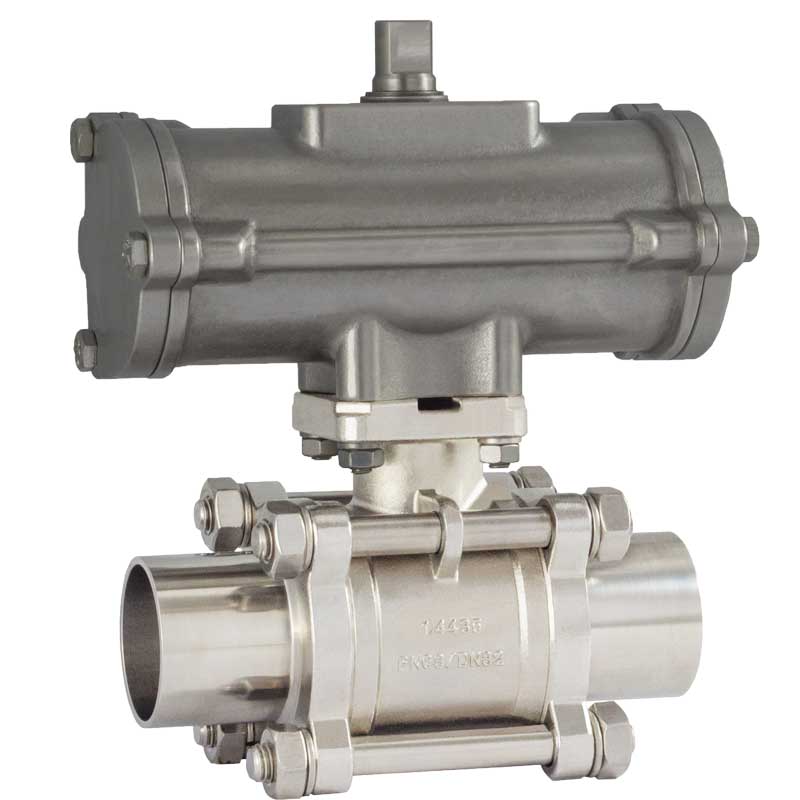

ISO-Top Montageflansch

Durch den standardisierten Aufbauflansch nach ISO 5211 können jede Art von Antrieben derselben Montagespezifikation ganz einfach aufgebaut werden.
Bei den meisten Modellen sind nicht einmal Montagebrücken, Adapter, o.Ä. nötig. Die Antriebe und weiteres Zubehör werden durch die 4 Fixpunkte sicher gehalten.

Optionen auf Anfrage (Auszug)

Dichtungen:
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
  PTFE - SS - FDA PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung
  PTFE - C PTFE mit 25% Kohlenstoff verstärkt
  PTFE - TA - FDA Totraumarme PTFE-Dichtungen mit FDA-Zulassung
Gehäuse:
  A Schaltwelle mit Antistatik Funktion
  PRB Druckentlastungsbohrung durch die Kugel
  SD M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage
Anschluss:
  T-G "G"-Gewinde nach ISO228-1
  T-NPT "NPT"-Gewinde
  B-ISO Anschweißenden nach ISO1127
  B-DIN Anschweißenden nach DIN11850 R2
  B-ASME Anschweißenden nach ASME BPE
Zubehör:
  M-OC Guss-Handhebel Typ Octagon
  M-LD Guss-Handhebel elektropoliert mit Öse für
    Verschliessmöglichkeit passend zu ISO-Top Bohrungen
  SE Schaltwellenverlängerung 100 mm für ISO-Top




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
