VL-501BL-M
3-teiliger handgeschalteter Edelstahlkugelhahn in modularer Bauweise, mit extra langen Butt-Weld-Anschweissenden (BW-Ends) für Anwendungen bis PN63.
- Hier gelangen Sie direkt zum zugehörigen Produktdatenblatt.
Zulassungen / Bescheinigungen
| Standard | - CE nach Druckgeräterichtlinie 2014/68/EU |
| Optional* | - FDA |
| - EG 1935/2004 (Lebensmittel) | |
| - ATEX 2014/34/EU | |
* bei entsprechender Konfiguration |
|
Features
Modulares Baukastensystem
1 Kugelhahnsystem - unzählige Möglichkeiten.
Ob handgeschalten mit beidseitig Gewindeanschlüssen, oder automatisierbar mit Schaltwellenverlängerungen und 2 verschiedenen Anschlussenden, mit diesem modularen Baukastensystem ist alles möglich.
Gerade auch die Dichtungstechnik betreffend, ist kein anderer Kugelhahntyp so vielseitig einsetzbar.
EPI Produktkontinuität:
Die Kugelhähne dieser Produktserie bauen alle auf demselben System auf, welches im Laufe der Jahre kontinuierlich weiterentwickelt und erweitert wurde.
So können selbst bei den ältesten EPI-Kugelhähnen dieser Produktserie die Mittelteile, Anschlussenden oder Ersatzdichtungen gegen Bauteile aktueller Produktionschargen getauscht werden.
Inline Service:
Aufgrund der Bauweise ist ein Dichtungs- oder Ersatzteilwechsel im fest eingebauten Zustand unkompliziert durchführbar. Dazu muss nur 1 Zuganker gelöst - und alle weiteren demontiert werden.
So kann das Mittelstück, inkl. aller Verschleißteile, einfach herausgeschwenkt werden.
Bei Wiedermontage müssen die Kanten der Gehäuse- und Kugeldichtungen vorsichtig angesetzt, und das Mittelstück wieder zurück geschwenkt werden. Zuganker anziehen - fertig.

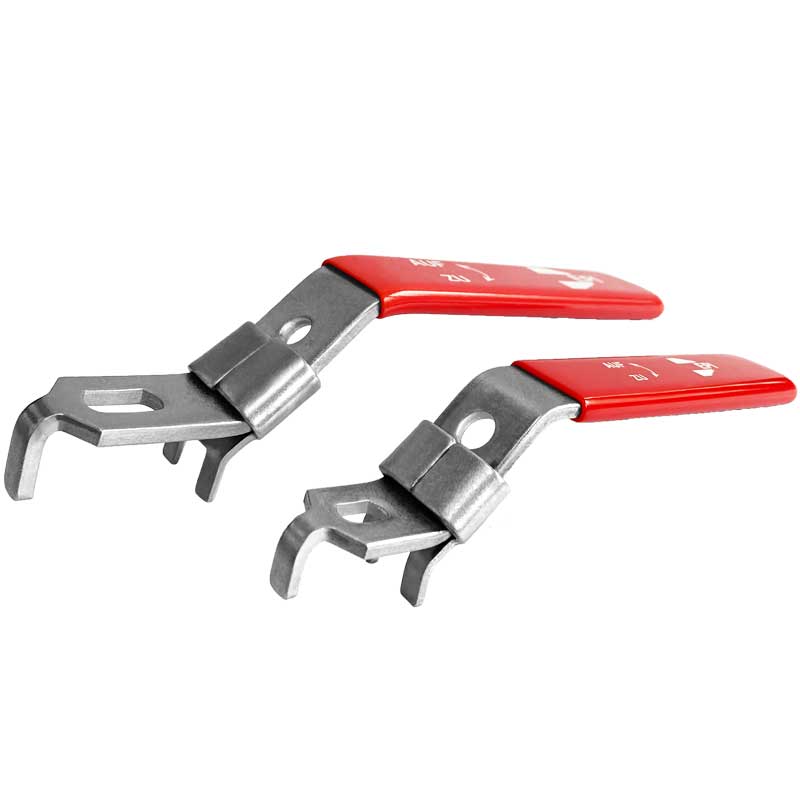

Verschliessvorrichtung (Optional)
Optional sind für die Baureihe auch Handhebel mit integrierter Verschliessmöglichkeit lieferbar.
Per beweglicher Lasche wird die Schaltstellung eingerastet und kann bei Nutzung der Öse zusätzlich mit einem Bolzen, Schloss o.Ä. gesichert werden. Zur Änderung der Schaltstellung muss die Lasche nach oben gezogen werden.
Optionen auf Anfrage (Auszug)
| Dichtungen: | ||
| RPTFE | PTFE mit 15% Glasfasern verstärkt | |
| PTFE - FDA | PTFE mit FDA-Zulassung und Bescheinigung | |
| PTFE - SS | PTFE mit 50% Edelstahl verstärkt | |
| PTFE - SS - FDA | PTFE mit 50% Edelstahl verstärkt und FDA-Zulassung | |
| PTFE - C | PTFE mit 25% Kohlenstoff verstärkt | |
| PTFE - TA | Totraumarme PTFE-Dichtungen | |
| PTFE - TFM | TFM1600 | |
| PEEK | Kugel- und Gehäusedichtungen aus PEEK | |
| Gehäuse: | ||
| A | Schaltwelle mit Antistatik Funktion | |
| PRB | Druckentlastungsbohrung durch die Kugel | |
| SD | M5 oder M6 Gewinde in Schaltwelle für Zubehörmontage | |
| Anschluss: | ||
| B | Butt-Weld-Anschweißenden nach DIN EN 12627 | |
| B-ISO | Anschweißenden nach ISO1127 | |
| B-DIN | Anschweißenden nach DIN11850 R2 | |
| B-ASME | Anschweißenden nach ASME BPE | |
| OB-"xxx" | Orbitalanschweißenden nach Norm xx (ISO, DIN, ASME) | |
| Zubehör: | ||
| M-LD | Handhebel mit integrierter Öse und Lasche zur Arretierung | |
| und Verschliessmöglichkeit für diese Serie | ||
| Sonstiges: | ||
| FG | Foodgrade-Ausführung (lebensmittelechte Schmiermittel) | |
| OGF | öl- und fettfreie Ausführung | |
| SF | silikonfreie Ausführung (silikonfreie Schmiermittel) | |
| OGSF | öl-, fett- und silikonfreie Ausführung | |
- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.
Bitte sprechen Sie uns an!
Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
