VL-201T-M

1-teiliger, manueller Muffenkugelhahn in kompaktem Design, mit reduziertem Durchgang und Handhebel.

Nennweiten: Rp 1/4" bis 2"
  DN8 bis DN50
Max. Druck: PN63
Durchgang: reduced bore
Anschluss: BSPT-Innengewinde nach
  - DIN EN 10226-1 ("Rp")
  - DIN 2999  -  ISO 7/1
Typ: - handgeschalten
  - Kompaktes Design

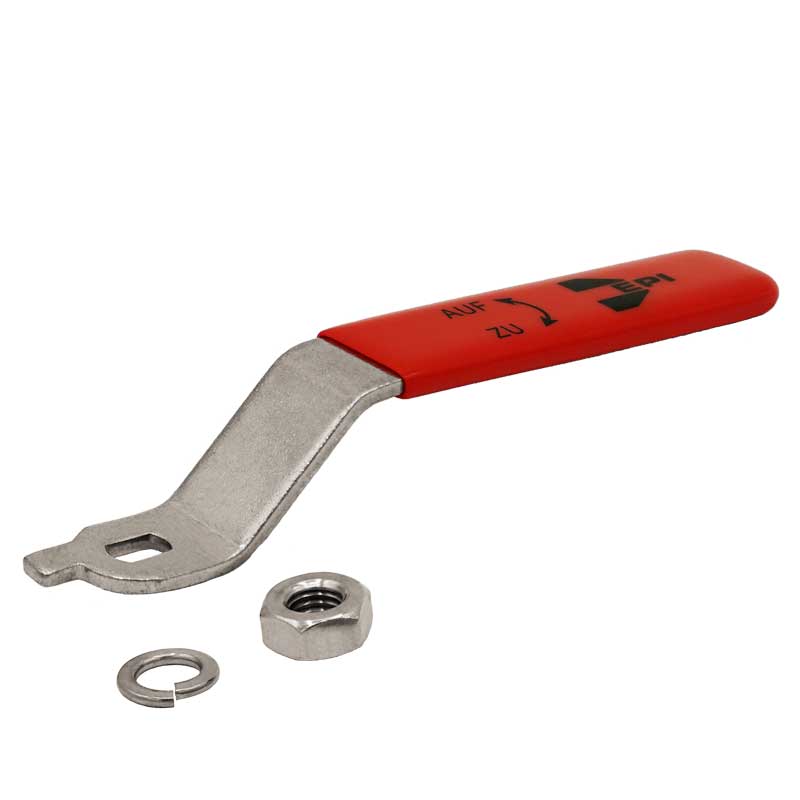

  - Handhebel mit Kunststoffüberzug
Temperaturbereich: -10°C bis +200°C
  (bitte beachten Sie das Druck-/ Temperatur-Diagramm)



  - Hier finden Sie das zugehörige technische Datenblatt.

Zulassungen / Bescheinigungen


Standard - CE nach DGRL 2014/68/EU
Optional* - FDA
* bei entsprechender Konfiguration

Features

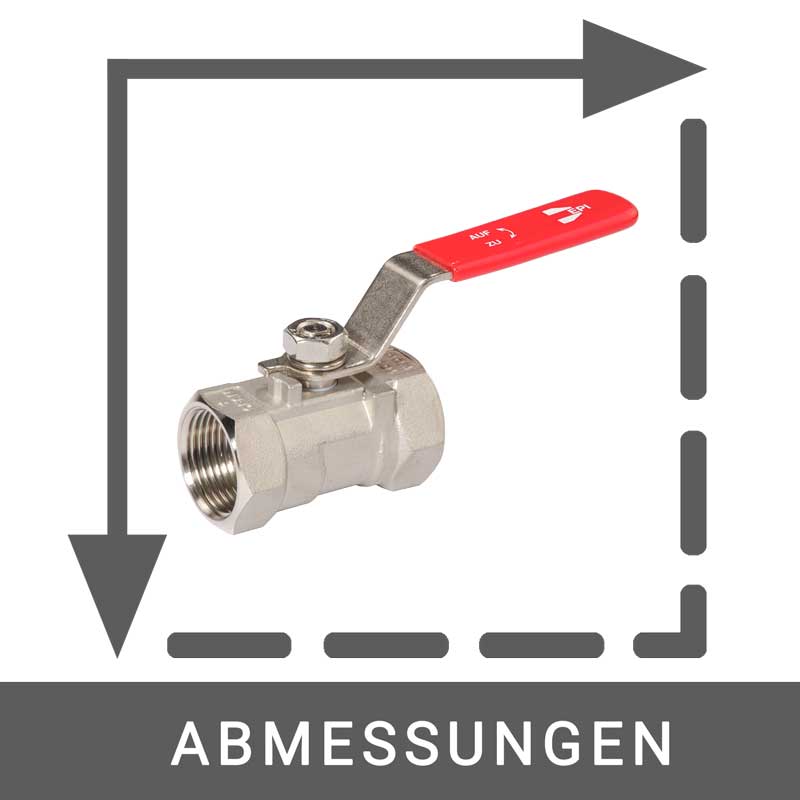

Kompakte Abmessungen

Der 1-teilige Muffenkugelhahn ist der ideale Durchgangshahn bei beengten Platzverhältnissen, wenn die Durchflussmengen eher gering, die Qualitätsanforderungen jedoch sehr hoch sind. Im Verhältnis zu normalen Muffenkugelhähnen sind diese sehr viel kompakter, die genauen Maße entnehmen Sie bitte dem technischen Datenblatt.

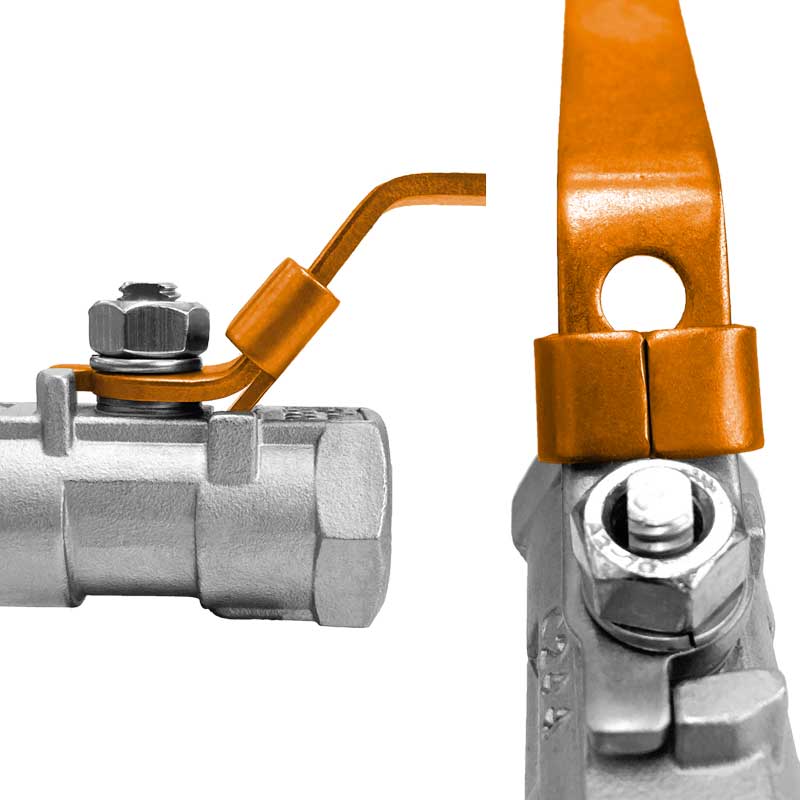

Verschliessvorrichtung (Optional)

Optional sind für die Bauserie auch Handhebel mit integrierter Verschliessmöglichkeit lieferbar.
Per beweglicher Lasche wird die Schaltstellung eingerastet und kann bei Nutzung der Öse zusätzlich mit einem Bolzen, Schloss o.Ä. gesichert werden. Zur Änderung der Schaltstellung muss die Lasche nach oben gezogen werden.

Optionen auf Anfrage (Auszug)

Dichtungen:
  RPTFE PTFE mit 15% Glasfasern verstärkt
  PTFE - FDA PTFE mit FDA-Zulassung und Bescheinigung
Gehäuse:
  PRB Druckentlastungsbohrung durch die Kugel
Anschluss:
  T-G "G"-Gewinde nach ISO228-1
  T-NPT "NPT"-Gewinde
Zubehör:
  M-LD Handhebel mit Lasche und Öse als Verschliessvorrichtung
Sonstiges:
  FG Foodgrade-Ausführung (lebensmittelechte Schmiermittel)
  OGF öl- und fettfreie Ausführung
  SF silikonfreie Ausführung (silikonfreie Schmiermittel)
  OGSF öl-, fett- und silikonfreie Ausführung




- Weitere Optionen oder Sonderausführungen nach Kundenvorgabe sind nach Rücksprache natürlich ebenso möglich.

Bitte sprechen Sie uns an!

Weitere Angaben entnehmen Sie bitte dem Produktdatenblatt - Datenblatt hier herunterladen
